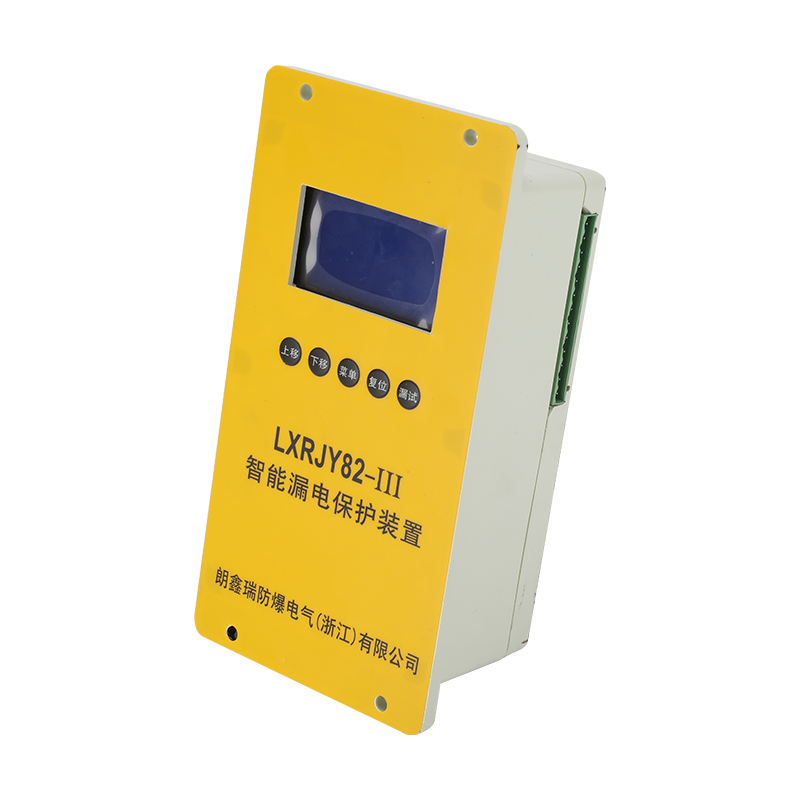

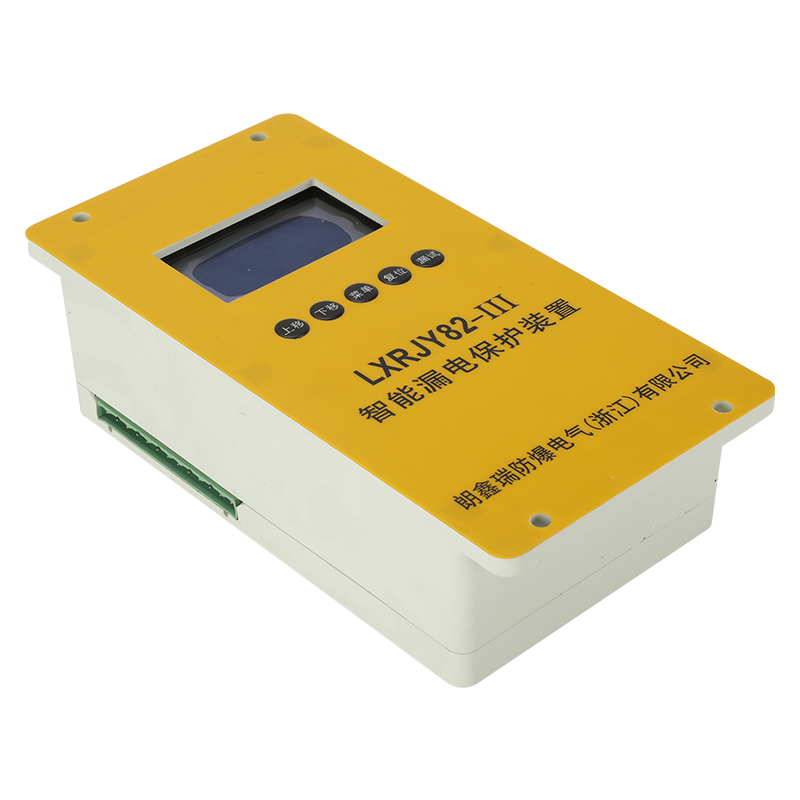

LXRJY82-III智能保護裝置（以下簡稱保護器），是可適用于含有爆炸性氣體（甲烷）和煤塵的煤礦智能化保護器，能與380V、660V、1140V電壓等級開關柜配套使用，以實現供電系統的漏電保護功能。
保護器采用了先進的DSP微處理器和大容量新型芯片進行雙芯片工作，配以高精度的數據處理及先進的保護算法，保護精度高，反應速度快。能完成絕緣電阻實時監測、漏電保護功能。
該保護器有如下特點：
1、采用4×8漢字字符液晶顯示器，配合菜單式人機交互界面，操作直觀簡便。運行時實時顯示當前時間、絕緣電阻及故障信息，顯示信息極為豐富。
2、各項保護功能參數均可以通過菜單選擇調整，適用范圍廣，保護精度高。
3、具有“記憶”功能。每次調整的各項保護功能參數均記憶保存，下次上電或系統復位時自動提取上一次設定的參數。而且，漏電保護裝置還能記憶故障信息，可記錄最多50次的詳細故障（包括故障類型、故障時間、故障電阻等），可以通過菜單調出來顯示。方便維護。
4、具有軟硬件自檢功能，如有問題，系統給出相應的出錯信息。

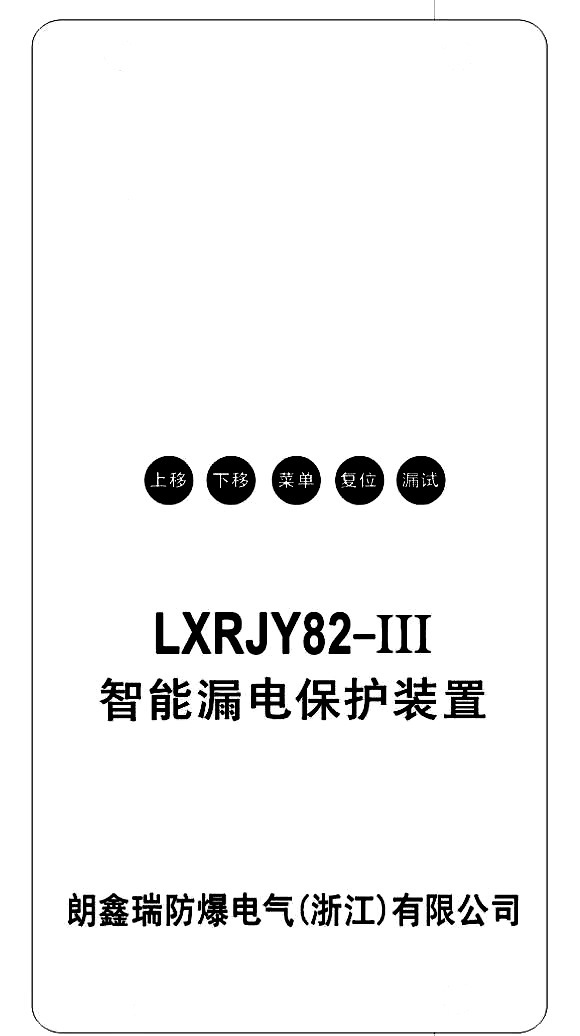

5、通過前面的4個設置按鈕可以方便的進行定值調整、保護試驗、信息查詢等功能。
6、可選擇數據通信接口與監控系統連接。根據用戶需要可以配備RS-485。
漏電保護裝置采用模塊化結構，優化的軟硬件抗干擾處理，具有友好的人機界面，使安裝、使用、維護更簡單，使用壽命大為增加。
【原理】
本保護器由附件：核心電控主板
內置：三相電抗器(無需外部提供）主控板是對采集的模擬量進行快速的采樣并完成各種運算處理，一方面能實時地在顯示屏顯示絕緣電阻值；在出現故障時能根據故障性質決定跳閘的時間，并記憶故障有關參數以便于查詢，在必要時還可通過RS485通訊接口與整個監視系統進行通訊。鍵盤（按鈕）共四個：“上移”、“下移”、“菜單”、“復位”。通過簡單操作可隨時對保護器的保護功能進行整定。
或者通過RS485串行通訊口，實現與上位機通訊組網功能。

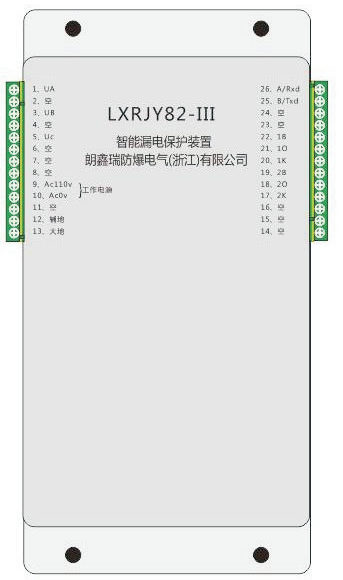

【保護器接口說明】
“1”、【UA】三相電壓A相接入
“2”、【空】無效接口
“3”、【UB】三相電壓B相接入
“4”、【空】無效接口（增加系統功能）
“5”、【UC】三相電壓C相接入
“6”、【空】無效接口（增加系統功能）
“7”、【空】無效接口（增加系統功能）
“8”、【空】無效接口（增加系統功能）
“9-10”、【AC110V】,【AC0V】,工作電源輸入AC110V,10VA
“11”、【空】無效接口（增加系統功能）
“12”、【輔地】大于5米接地
“13”、【大地】外殼接大地
“14-16”、【空】無效接口（增加系統功能)
“17-22”、【17-19】第一組保護觸點，【20-22】第二組保護觸點
“23-24”、【空】無效接口（增加系統功能)
“25-26”、【B】【A】485通訊接口
【菜單結構】
|
|
| 1通訊地址 | 001-099 |
|
|
| 2波特率 | 1200-9600 |
|
|
| 2裝置設置 | 3累計清零 |
|
|
|
| 4故障清零 |
|
|
|
| 5日歷設定 |
|
|
|
| 6背燈控制 |
|
|
|
| 7背燈時間 |
|
|
|
| 8切屏?xí)r間 |
|
|
|
| 9通訊位 |
|
|
|
| 10查詢版本號 |
|
|
|
| 11返回上屏 |
|
|
|
|
實時顯示界面如下：
【漏電保護裝置功能說明】
漏電保護裝置整定內容
漏電保護裝置：
動作電阻值：380V電網3.5k2,660V電網11k2,1140V電網20k2。
1140V等級，1K漏電動作時間≤50mS。
動作時間為0~500mS可調。檢測原理為附加直流法。
測量技術參數
1、額定工作電壓等級：380V、660V、1140V。
2、保護器工作電壓：AC110V。
3、保護器正常工作電壓范圍：75~110%。
4、額定工作頻率：50Hz。
5、漏電檢測回路：附加直流電源一一電壓DC36V,電流<40mA。
通訊功能
本保護器通過RS485或者CAN協議直接連接KJ316礦用監視系統，可實現與監控系統上位機的通訊。
故障查詢
故障查詢最多可記錄50次故障，包括故障電電阻、故障發生時間。故障按發生的時間倒序排列，即發生故障的時間越近，序號越小。如果故障發生超過50次，則可查詢最新的50次故障。超過50次的故障記錄被自動覆蓋。由于累計信息里可最多可記錄999次故障，而故障清零和累計清零不一定同時發生，可能導致累計信息與故障查詢的結果不一致。所以如果保護器故障已經發生超過50次，譬如為100次，那么累計信息中查到的“故障跳閘次數”為100，而故障查詢中僅可查到最新的50次故障。
試驗功能（按鍵操作）
漏電試驗：
漏電試驗通過面板【漏試】控制自動接入外圍試驗電阻(R0)來實現“試驗電阻接入時
間和按鍵按住的時間同步”。
試驗后，屏幕會停留在動作界面界面，需要手動復位。

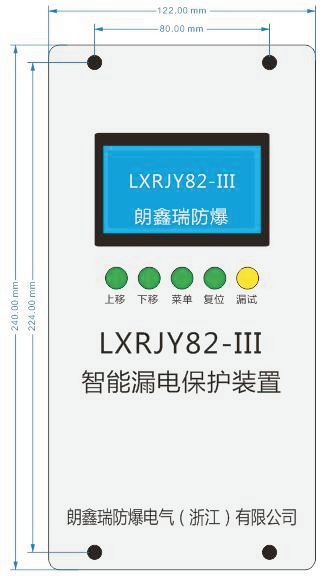

【安裝尺寸】
外形尺寸
